Расчет и конструирование монолитной ребристой плиты

Расчет и конструирование монолитной ребристой плиты

Купить Расчет и конструирование монолитной ребристой плиты в магазине цифровых товаров Oplati.info — качественный продукт, безопасная оплата, моментальная доставка, гарантия активации и поддержка. Пожалуйста, перед покупкой внимательно прочитайте описание товара ниже и правила покупки.

Продаж: 7 Возвраты: 0 Отзывы: 0

Описание товара:

3 листа А2 графической части + 45 листов А4 пояснительной записки

Дополнительная информация:

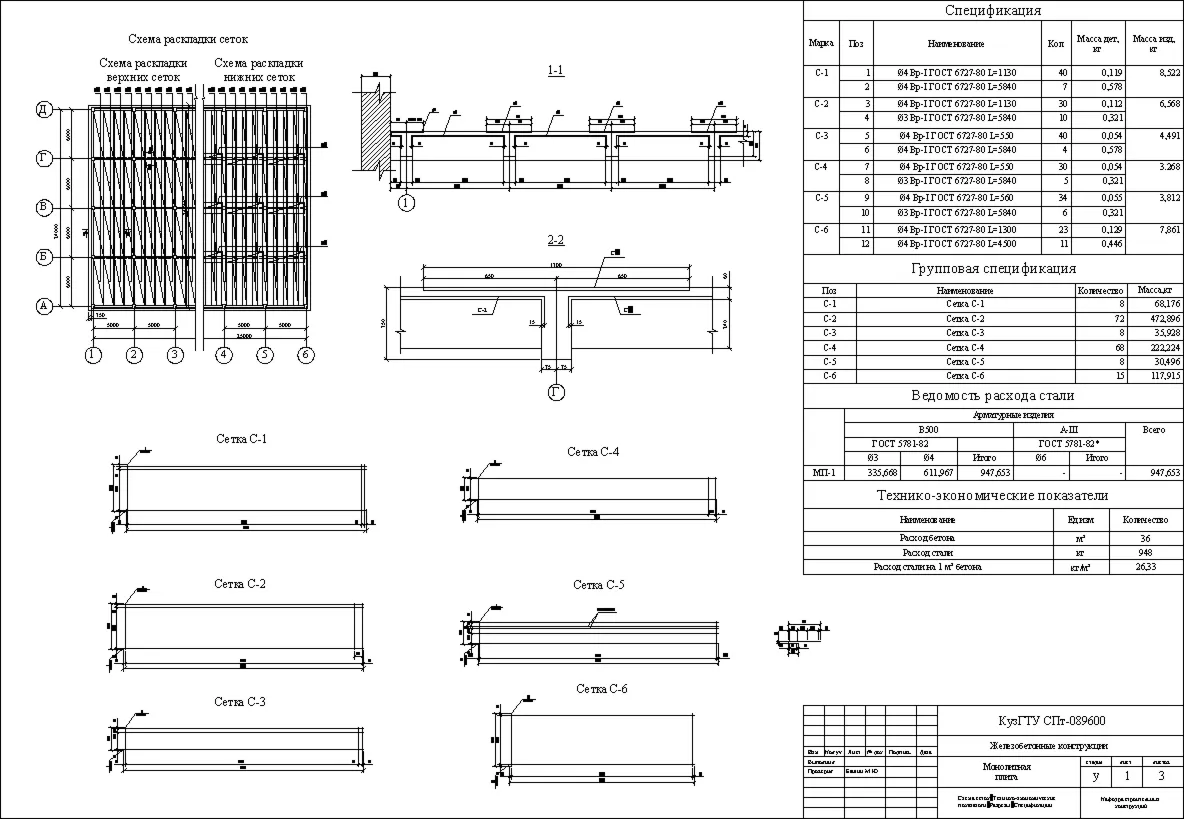

Лист 1: Схема сеток, Технико-экономические показатели, Разрезы, Спецификации.

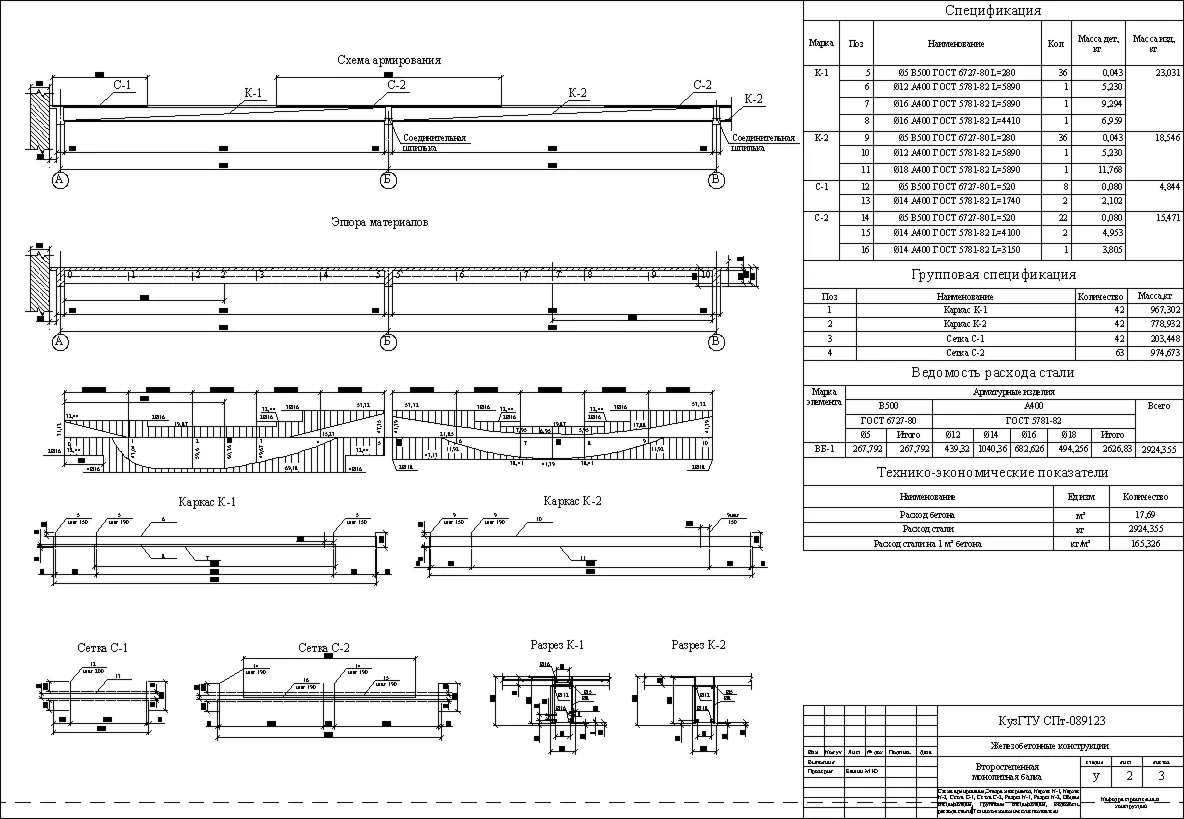

Лист 2: Схема армирования,Эпюра материалов, Каркас К-1, Каркас К-2, Сетка С-1, Сетка С-2, Разрез К-1, Разрез К-2, Общая спецификация, Групповая спецификация, Ведомость расхода стали, Технико-экономические показатели.

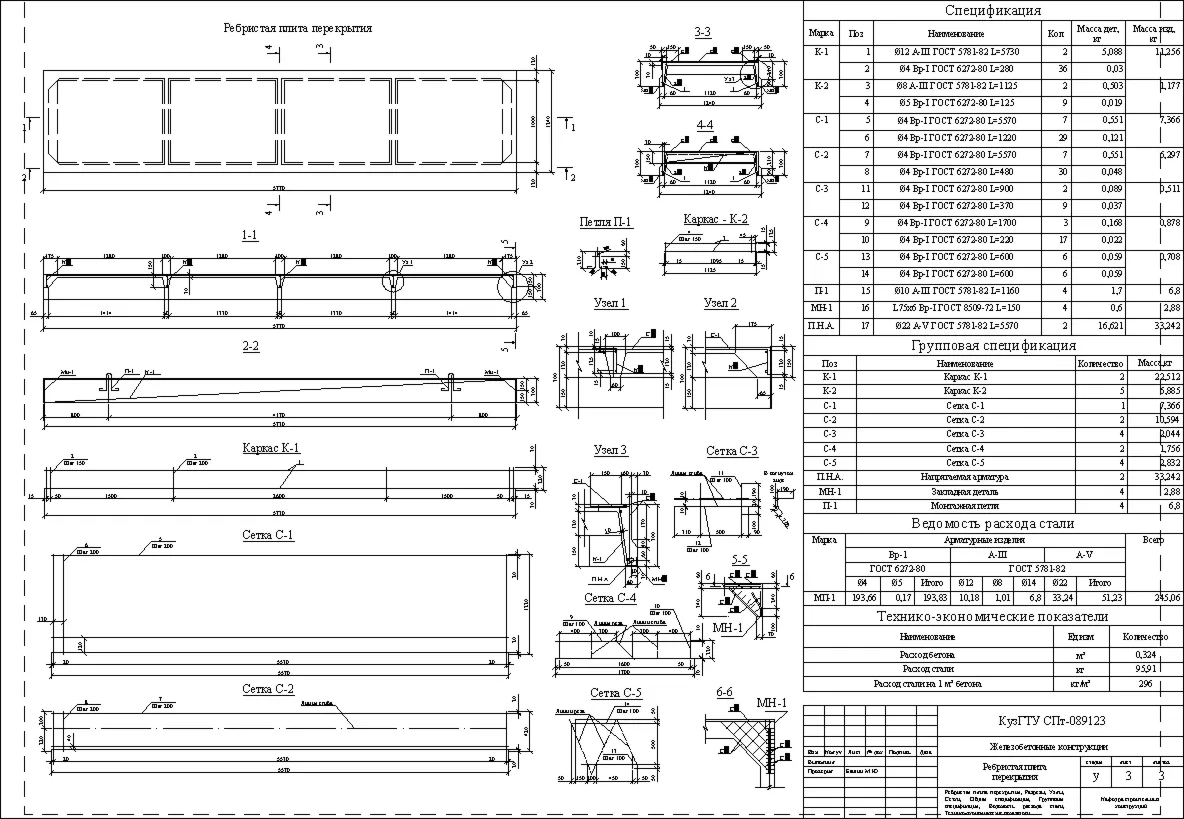

Лист 3: Ребристая плита перекрытия, Разрезы, Узлы, Сетки, Общая спецификация, Групповая спецификация, Ведомость расхода стали, Технико-экономические показатели.

Содержание пояснительной записки:

1. Задание на проектирование - 2
2. Вариантное проектирование - 3
3. Определение класса бетона и класса арматуры - 5
3.1. Определение геометрических размеров элементов сечений по принятому варианту - 6
4. Расчет и конструирование монолитной ребристой плиты перекрытия - 8
4.1. Определение характера работы плиты - 8
4.2. Сбор нагрузок на плиту перекрытия - 10
4.3. Проверяем коэффициент условия работы ? b1 - 10
4.4. Определение расчетных изгибающих моментов - 11
4.5. Определение требуемой площади рабочей арматуры - 11
4.6. Армирование монолитной плиты сварными сетками - 15
5. Расчет второстепенной балки - 22
5.1. Таблица сбора нагрузок кН/м - 22
5.2. Таблица определения изгибающих моментов по графоаналитическому методу - 22
5.3. Армирование и конструирование 1-го и 2-го пролетов второстепенной балки - 23
5.4 Расчет требуемого количества арматуры - 24
5.5. Конструирование каркасов и сеток - 26
5.6. Построение эпюры материалов - 32
5.7. Расчет второстепенной балки на действие поперечной силы по наклонному сечению - 33
6. Расчет ребристой плиты перекрытия - 35
6.1. Задание на проектирование - 35
6.2. Таблица сбора нагрузок - 37
6.3. Расчет полки плиты - 37
6.4. Расчет поперечного ребра - 38
6.5. Расчет продольных ребер - 39
6.6. Расчет прочности по наклонным сечениям - 41
6.7. Расчет продольного ребра по предельном состоянии второй группы - 42
6.8. Расчет по деформациям - 43
6.9. Расчет плиты по раскрытию трещин - 43
6.10. Расчет и определение размеров монтажной петли - 44
Список литературы - 45

Скачать образец: http://pgsfiles.ru/engine/download.php?id=93

Примечание: Формат файла - RAR архив [1,01 Mb]: Чертежи в формате: DWG - Autodesk AutoCAD + Пояснительная записка в формате: DOC - Microsoft Office Word
